مكونات الدارات الكهربائية في البرادات (الثلاجات)

يتناول هذا الجزء من الدارات الكهربائية في الثلاجات (البرادات)  بشكل علمي وعملي مكونات الدارات الكهربائية في الثلاجة العادية وهي كل من المحرك الكهربائي للضاغط وما هي مكوناته وطريقة تحديد اطرافه ومرحل ريليه بدء الحركة وما هي وظيفته وكيف يتم فحصه، كما يتناول قاطع الحماية الاوفردلود من حيث وظيفة وكيفية فحصه وتحديد صلاحة كما يتناول ايضا الثيرموستات وكيفية تحديد ما اذا كانت تعمل ام لا كما يتناول المكثف وما هي وظيفته والفرق بين مكثف البدء والتشغيل وكيفة حساب السعة الخاصة به والفرق بين مكثف البدء والتشغيل وانواع المكثفات.

المحرك الكهربائي للضاغط

تعرف المحركات الكهربائية المستخدمة في إدارة الضواغط بمحركات الحث وتتكون هذه المحركات من جزأئيين أساسيين هما العضو الثابت والعضو المتحرك، وتتصل ملفات العضو الثابت بمصدر التيار الكهربائي عن طريق أطراف الضاغط الكهربائية والعضو الثابت يحتوي على نوعين من الملفات وهما ملفات التقويم وملفات الدوران (التشغيل) والشكل التالي يبين العضو الساكن والعضو الدوار في محرك الضاغطة (محرك البراد).

ملفات التقويم (البدء):

وهي ملفات ثانوية تعمل على بدء دوران الضاغط الذي يحتاج على عزم إدارة عال في بداية عمله حتى تصل سرعة الضاغط الى سرعة الدوران العادية. وبعد ذلك تفصل ملفات التقويم عن دائرة المحرك حيق يستمر العضو المتحرك في دورانه بواسطة ملفات الدوران. والبنظر الى الأطراف الكهربائية للضاغط الموضح في الشكل السابق حيث يوجد به ثلاثة أطراف للتوصيل، طرف خاص بملفات التقويم (البدء) وطرف خاص بملفات الدروان (التشغيل) وطرف ثالث مشترك لاتصال ملفات التقويم بملفات الدوران.

طريق فحص وتحديد نقاط الضاغط (C,R,S) والفحوصات الاساسية للضاغط كهربائية.

خطوات تحديد النقاط

1. افتح غطاء علبة توصيلات الكهرباء في الضاغط

2. رقم أطراف الضاغط بالأرقام 1.2,3

3. باستخدام الأومميتر حدد مقدار المقاومة بين الأطراف 1+2 ، 1+3، 2+3.

4. بعد أخذ النتائج نستنتج أن:

أ- أكبر مقاومة تكون بين R+S

ب- أصغر مقامومة تكون بين R+C

ج- المقاومة الوسطى تكون بين S+C

د- الرقم المشترك بين أكبر وأصغر مقاومة يكون الطرف R

هـ- بعد تحديد الطرف R يكون الرقم الثاني في أكبر مقاومة هو الطرف S.

و- وبذلك يكون الطرف C وبشكل تلقائي هو الرقم الثالث.

والجدول التالي يبين كيفية تحديد اطراف الضاغط



ملاحظة : في الجدول السابق يلاحظ ان الرقم (الطرف) لايعطي قراءة مع نفس الرقم لذلك تم وضع علامات X

حيث يبين الجدول السابق ان أعلى مقاومة تكون ملفات S والمقاومة التي تليها R وأقل مقاومة هي C.

5. وصل الدائرة الكهربائية الخاصة بالتشغيل المبدئي للضاغط (كتوصيلة مفتاح مع جرس)

6. اضغط على مفتاح الجرس لمدة 1 ثانية وسجل الملاحظات التالية:

-  في حال عدم دوران الضاغط خلال 10 ثوان فإن ذلك يدل على احتراق ملفات التقويم للضاغط

- في حال دار الضاغط ولكنه لا يستمر في الدوران يعد رفع الضغط عن مفتاح الجرس فإن ذلك يدل على أن ملفات الدوران للضاغط تالفة.

- في حال دوران الضاغط واستمراره بالدوران يكون الضاغط سليماً

الشكل التالي يبين طريقة الفحص على وضع المقاومة x1 لتحديد اطراف الضاغط

ثانياً: مرحل (ريليه) بدء الحركة

عند بداية عمل الضاغط يعمل المرح على توصيل التيار الكهربائي الى ملفات التقويم (البدء) وملفات الدوران (التشغيل) ثم يفصل المرحل التيار الكهربائي عن ملفات التقويم (البدء) فقط عندما تصل سرعة المحرك الى ما يقارب 75% من سرعته العادية. ومن الجدير بالذكر أن عملية تقويم الضاغط تستغرف من ثلاثة أرباع إلى واحد وبع الثانية.

والشكل التالي يبين نقاط توصيل الملفات في الريلية عند بداية تقويم المحرك وعند التشغيل الاعتيادي للضاغط.

أما الشكل التالي فيبين انواع مختلفة من الريلية

 فحص الريليه:

1. يتم فحص الريلية باستخدام الأومميتر حيث يتم فحص الطرين L,M

2. في حال لم يعط أشارة يكون الريليه عاطلاً ويستبدل

3. باستخدام الأومميتر قم بفحص الطرفين L,S

4. في الوضع الطبيعي للريلية يجب ألا يعطي إشارة

5. اقلب الريليه وافحص الأطراف في حال لم يعط إشارة يكون الريليه عاطلاً ويستبدل.

والشكل التالي يبين مكونات الريليه من الداخل

ثالثا: قاطع الوقاية من زيادة الحمل (الأوفرلود)

يعمل قاطع الوقاية الأوتوماتيكي على الحماية من ارتفاع حرارة الضاغط نتيجة العمل المستمر بدون توقف لفترة طويلة.

ويركب الأوفرلود على جسم الضاغط من الخارج على التوالي بالطرف المشترك لملفات المحرك كما هو مبين في الشكل التالي:

والشكل التالي يوضح شكل الافرلود

فحص الأوفرلود

الطريقة الأولى: باستخدام جهاز الاوميتر :

أ- قم باحضار الأوفر لود وسخن الصفيحة المعدنية ومن ثم افحص طرفي الأوفر لود باستخدام جهاز الأوميتر

ب- في حال أعطى إشارة يكون الأوفرلود المصول (عاطلاً)

ج- في حال لم يعط إشارة يكون اأوفر لود الفاصل (شغالاً)

د- في حال الأوفر لود بارد يجب أن يكون موصلا بين طرفيه.

الطريقة الثانية: (الطريقة اليدوية) :

قم باحضار الأوفرلود وسخن الصفيحة المعدنية باستخدام ولاعة غاز ثم انتظر بضعة ثواني.

أ- في حال سماع تكة دل ذلك على أن الاوفرلود سليم.

ب في حال عدم سماع تكة دل ذلك على أن الأوفرلود متعطلاً.

الشكل التالي يبين الأوفرلود والريليه

رابعا: منظم درجات الحرارة (الثيرموستات)

يعد الثيرموستات المستخدم في الثلاجات (ذو الطرفين) الشكل التالي ، وحدة التحكم الرئيسة التي تعمل على حماية الضاغط. حيث يعمل الثيرموستات على المحافظة على ثبات درجة الحرارة الداخلية للثلاجة (البراد) عند درجات التشغيل المطلوبة. وهذا يعني تنظيم فترات إيقاف وتشغيل الضاغط مما يوفر له الحماية من أخطار التشغيل المستمر.

والشكل التالي يبين منظم درجات الحرارة (الثيرموستات)

يوضح الشكل السابق منظم درجات الحرارة (الثيرموستات) المتصل به عنصر الاستشعار أو الحس بدرجة الحرارة (البصيلة) تركب البصيلة على جدار الفريزر الخارجي للإحساس بدرجة حرارته، فعند انخفاض درجة الحرارة عن الحد المطلوب تبتعد نقاط التوصيل الموجودة داخل الثيرموستات فينقطع التيار الكهربائي الواصل الى المحرك الكهربائي فيتوقف الضاغط عن العمل. وعند ارتفاع درجة حرارة الفريزر تتلامس نقاط التوصيل الموجودة بداخل الثيرموستات فيسمح للتيار الكهربائي بالوصول الى الريليه ثم ملفات التقويم ومن ثم إلى ملفات الدوران ليبدأ الضاغط عمله مرة أخرى، وعلى ذلك يقوم الثيرموستات بالتحكم في غلق أو فتح الدائرة الكهربائية المتصلة بالضاغط تبعاً لدرجة حرارة الفريزر.

فحص الثيرموستات:

1. قم بإحضار ثيرموستات الثلاجة.

2. باستخدام الأومميتر قم بفحص طرفي توصيل الثيرموستات.

3. إذا أعطى الأومميتر إشارة يكون الثيرموستات موصلا

4. اقلب أسطوانة الفريون وقم بفتحها وتسليط سائل التبريد على جذر الثيرموستات وقم بفحص طرفي الثيرموستات.

ملاحظة:

من أجل عملية توفير الفريون المنطلق إلى الجو الخارجي ولما للفريون من تأثير سيء على الغلاف الجوي فانه ينصح بوضع الثيرموستات بداخل الفريزر لفترة من الوقت من اجل القيام بالخطوة السابقة.

5. قم بفحص طرفي الثيرموستات

- إذا أعطى الأومميتر اشارة يكون الثيرموستات موصلا

- اذا اعطى اشارة يكون الثيرموستات الواصل (متعطلاً)

- اذا لم يعط إشارة يكون الثيرموستات الفاصل (مشتغلاً)

خامساً: مكثف البدء الكهربائي (الكباستور)

في بعض أنواع الثلاجات يوصل مكثف للبدء الكهربائي مع الريليه حيث يعمل على مساعدة ملفات تقويم المحرك الكهربائي على التغلب على مقاومة عزم الدوران الابتدائي للضاغط، الشكل التالي.

طرق فحص المكثف (الكباستور):

يتم فحص المكثف باستعمال جهاز الأومميتر ذو المؤشر بوضع قيمة المقاومة على R X 10 يتم وضع أطراف أسلاك الجهاز عند نهاية الكباستور معتمدا ما يلي:

1- إذا تحرك مؤشر الجهاز ناحية "0" ورجع ببطء الى ما الا نهاية فأن ذلك يدل على ان الكباستور بحالة جيدة.
2- إذا لم يتحرك مؤشر الجهاز فإن ذلك يدل على أن الكباستور به فتح "يستبدل" بآخر.
3- إذا تحرك مؤشر الجهاز ناحية صفر "0" وبقي في هذا الوضع فإن ذلك يدل على أن الكباستور به قصر "وكذلك يستبدل" بآخر.

والشكل التالي يبين طريقة فحص المكثف بالصور

حساب سعة المكثف :

"وحدة قياس سعة المكيف هي المايكروفاراد" ويرمر لها بالرمز (MF) أو (UF) وهنالك طريقة تقريبية لفحص المكثف وهي أن تأخذ المكثف وتضعه للحظات على مصدر جهد كهربائي لايزيد على المكتوب على المكثف ثم انزع السلكين من البريزة واعمل قصراً عدة مرات على المكثف فإذا عمل شرارة دل ذلك على أن المكثف جيد.

جهاز الافوميتر المستخدم للكشف على المكثف (الكابستور).

ملاحظات هامة:

1. تضع معظم الشركات التي تصنع الكباستور علامة مميزة وهي نقطة  أو سهم أو شرطة تدل على طرف "R" لأنه لو تم عكس الأطراف فإنه يؤدي الى تلف المكثف وكذلك ملفات محرك الضاغط

2. إذا كان الكباستور لا توجد به مقاومة تسرب يجب وضع مقاومة تسرب.

3. يجب ألا يزيد الجهد الكهربائي للمكثف عند الجهد المصمم له لأنه لو زاد سينهار العازل بين اللوحين ويتلف المكثف بالإضافة إلى خسائر أخرى قد تلحق بالدائرة.

4. يجب أن تكون سعة المكثف بعد حساب سعته باستخدام القانون بأن لا تزيد على 10% ولا تنقص عن 5% من القيمة المكتوبة على المكثف.

والشكل التالي يوضح كيفية فحص المواسع باستخدام جهاز فحص المواسعات

أنواع المكثفات :

1- مكثف بدء التقويم start

2- مكثف التشغيل Running

- هناك عدة أنواع من المكثفات بالنسبة للسعة والاستعمال لمكثفات التشغيل:

1. مكثف ذو سعة واحدة وهو شائع الاستعمال

2. مكثف ذو سعة مزدوجة والسعة بثلاث أطراف

3. مكثف ذو مزدوجة والسعة بأربعة أطراف.

ما وظيفة المكثف ؟

1. يحسن معامل القدرة

2. يساعد في رقع العزم في بدء التشغيل

3. يقلل سحب الأمبير

4. يقلل من الحرارة الناتجة عن سريان التيار

5. يقوم بتخزين التيار

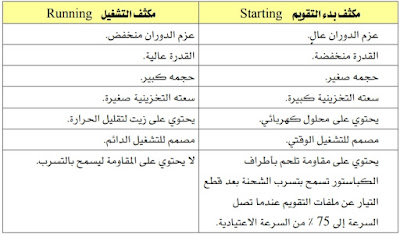

ما الفرق بين مكثف التشغيل ومكثف البدء

والشكل التالي يبين مكثف يحتوي على مقاومة تسريب

اما الشكل التالي وضح الدائرة الكهربائية للثلاجة (البراد) المنزلية العادية

كما تحتوي الثلاجة على اجزاء كهربائية اخرى مثل الصمام المغناطيسي والمؤقت (التايمر) وسخان اذابة الجليد ومنظم درجة حرارة سخان الاذابة ومسخن اطار الفريز وغيرها من العناصر الكهربائية سوف تتبع في مكونات الدارات الكهربائية في (الثلاجات) الجزء الثاني.
