تعلم انارة مجموعة مصابيح من ثلاثة اماكن (توصيلة المفتاح المصلب)

قد يهمك أيضا

انارة ثلاثة مصابيح من ثلاثة اماكن بوساطة مفاتيح الدرج ومفتاح مصلب

المخطط الرمزي للدارة:

شرح المخطط الرمزي:

حيث يمثل الشكل السابق الدارة الرمزية للدارة الانارة من ثلاثة اماكن والارقام تبين ما يلي :
1- وهو يشير الى مصدر التيار من لوحة القواطع الفرعية.
2- وهو يشير الى المصابيح الكهربائية وعددها (3) مصابيح.
3- وهو يشير الى علب التجميع (التفريع) وعددها (3) علب

4- حيث يشير الى مفاتيح الدرج (الدركسيون). (2) مفتاح

5- وهو يشير الى المفتاح المتوسط (المصلب).

6- والرقم والذي وضع امام الخطوط الصغيرة المائلة تدل على عدد الاسلاك التي تصل الى كل عنصر كهربائي حيث يدل الرقم على عدد (3) اسلاك بينما يصل سلكان الى كل مصباح من المصابيح الثلاثة، وثلاثة اسلاك الى كل مفتاح من مفتاحي الدرج. . واربعة اسلاك المفتاح المصلب. وخمسة اسلاك بين كل علبة تجميع واخرى.

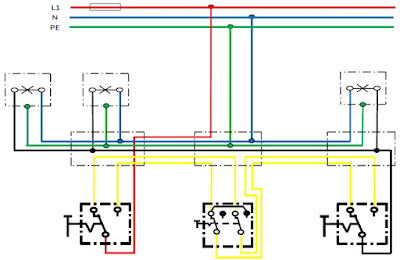

المخطط التفصلي :

والرسم التفصيلي التالي يبين كيفية توصيل الاسلاك بالتفصيل الى العناصر الكهربائية المختلفة.

شرح المخطط التفصيلي :

نبدأ من المصدر حيث عدد الاسلاك ثلاثة وهي تمثل الخط الحامي (L1) وهو مزود بمصهر الحماية الظاهر على شكل مستطيل والخط البارد او المحايد (N) وهو بلون الازرق (او اسود) اما خط الحماية الارضية (PE) فهو باللون الاخضر ونلاحظ ان الخط الحامي تم توصيله الى المفتاح الدرج الايسر فقط اما الخط البارد فتم توصيله الى المصابيح الثالثة ولا يجوز توصيله الى المفاتيح في حالة التوصيل الداخلي (داخل المنزل) وذلك من اجل اجراء الصيانة للمصابيح واستبدالها كما تم توصيل الخط الارضي الى المصابيح الثلاثة.

شرح الية عمل الدارة :

ولشرح آلية العمل نستعين بالشكل التالي :

حيث يبين الشكل السابق ان المصباح في الدارة السابقة مضاء لوصول الخط الحامي من المصدر (L) عبر مفتاح الدرج الاول من الملامس المشترك الى الملامس الاعلى وعبر المفتاح المصلب الى مفتاح الدرج الثاني الى المصباح . وعند الضغط على اي مفتاح من المفاتيح سوف ينتقل الملامس الخاص بذلك المفتاح ليطفيء المصباح وعند اعادة الضغط على اي مفتاح سوف يضيء المفتاح. والشكل التالي يبين الضغط على المفتاح الثالث وهي حالة اطفاء المصباح. هي يتضح وصول التيار من الخط الحامي الى مفتاح الدرج الاول ثم الى المفتاح المصلب ومنه الى مفتاح الدرج الثاني وعدم استمرار وصوله الى المصباح مما يعني ان المصباح مطفأ.
