المحول الكهربائي

تعريف المحول الكهربائي:

 المحول الكهربائي هو جهاز كهرمغناطيسي ساكن يحوّل التيار المتناوب ذو الفولطية المنخفضة  إلى الفولطية العالية كما في محطات توليد الطاقة الكهربائية او الفولطية العالية الى فولطية ممنخفضة كما في لاجهزة الحاسوب توصل المحولات مع المولدات الكهربائية  الموجودة في أماكن بعيدة عن المستهلكين ، وكذلك تستخدم المحولات الكهربائية في شبكات نقل الطاقة الكهربائية على الفولطية العالية لما تحققه من الفوائد كثيرة.

 الأجزاء الرئيسية للمحول :

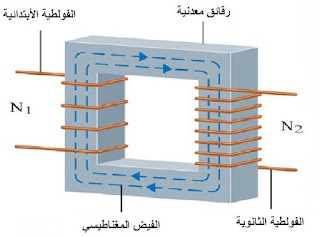

يتكون المحول الكهربائي من الأجزاء الرئيسة الآتية كما في الشكل التالي:

أ- القلب الحديدي:

 يصنع القلب الحديدي من صفائح رقيقة من الحديد المغناطيسي ذات سماكات قليلة من(0.35 - 0.5) مم ، وهي تشكل الدارة المغناطيسية للمحول التي يمر فيها خطوط الفيض المغناطيسي وتتركز فيها من الملف الإبتدائي إلى الثانوي ، بينما خطوط المجال التي تسير في محيط الملف فهي عبارة عن خطوط تسرب مغناطيسي غير مستفاد منها في عمل المحول.

 ويتم تصنيع الصفائح على شكل رقائق وليس كقلب حديدي مصمت لتقليل المفاقيد الدوامية المسببة للحرارة في القلب الحديدي.ويتم ربط الصفائح معاً بواسطة أحزمة في المحولات الصغيرة أو ببراغي أو مسامير في المحولات الكبيرة حتى لا ينتج عنها طنين بسبب الإهتزازات الناشئة عن القوى المغناطيسية. ويبين الشكلبن التاليين من أشكال صفائح القلب الحديدي

ويبين الشكل التالي وضع الملفات للمحول الكهربائي أحادي وثلاثي الطور على القلب الحديدي بنوعيه القلب المركزي (Core type) و النوع الهيكلي (( Shell type بحيث توضع الملفات حول ساقي المحول كما في النوع الأول أو حول الساق الوسطى للقالب الحديدي كما في النوع الثاني.

ب- الملفات :
تشكل الملفات الدارة الكهربائية التي يمر فيها التيار الكهربائي، وهي عبارة عن ملفات من أسلاك نحاسية معزولة ، وتصنف الملفات الموجودة في المحول حسب جهة توصيلها:
- الملف الإبتدائي: وهو الملف الذي يوصل طرفيه مع المصدر الكهربائي
- الملف الثانوي: وهو الملف الذي يتم توصيل طرفيه مع دائرة الحمل الكهربائي.

   تلاحظ في المحولات الكهربائية أحادية الطور أن الملف الأبتدائي هو ملف الفولطية العالية (220 فولط)، بينما الملف الثانوي يكون للفولطية المنخفضة (12 أو 6 فولط مثلاً) أما بالنسبة لمحولات النقل الكهربائية فيمكن أن توصل ملفات الأبتدائي مع الفولطية العالية أو المنخفضة حسب الشبكة التي سيربط بها المحول الكهربائي.
