تعلم بالصور طريقة توصيل كاميرة مراقبة على شاشة التلفاز المنزلي


توصيل كاميرة مراقبة على شاشة التلفاز المنزلي

المخطط الرمزي للدارة:


المواد المطلوبة :

1- كاميرة مراقبة صغيرة يمكن ان تعمل على التيار المباشر او بطارية 9 فولت
2- بطارية جافة (9) فولت
3- جهاز تلفاز منزلي.
4- رسيفر لاسلكي لنقل الاشارة

خطوات التنفيد :

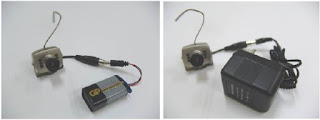

1- توصيل الكاميرة بمصدر الطاقة او ببطارية 9 فولت او بمصدر التيار المباشر عن طريق محول الكاميرة الشكل التالي
موسوعة الكهرباء والتحكم

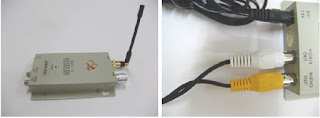

2- توصيل اسلاك جهاز الاستقبال بجهاز شاشة العرض كما في الشكل التالي:
موسوعة الكهرباء والتحكم
3- توصيل اسلاك جهاز الاستقبال بجهاز شاشة العرض كما بالشكل التالي.
4- عمل بريزة كهربائية (220 فولت) قريبة من الباب لتوصيل الكاميرة مباشرة من المصدر.
موسوعة الكهرباء والتحكم
الموضوع حصري لموسوعة الكهرباء والتحكم يسمح النسخ بشرط ذكر المصدر
