المخطط الرمزي (الدارة الخطية )

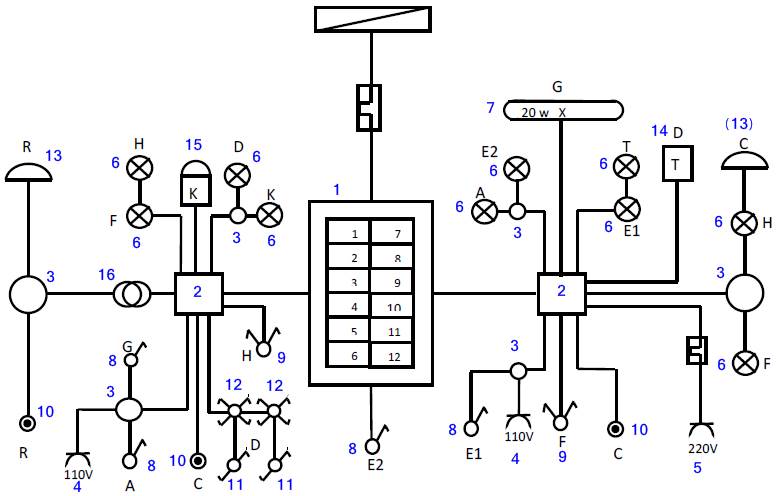

يمثل الشكل التالي احد المخططات الرمزية او (الدارة الخطية ) لدارة كهربائية مجمعة حسب النظام السعودي للتمديدات الكهربائية .

شرح المخطط الرمزي:

من المخطط الرمزي (الدائرة الخطية ) نجد أن العناصر الكهربائية المشار لها بالارقام هي :

1- لوحة قواطع (طبلون) رئيس ثلاثي الأوجه بالقاطع الرئيسي مع 12 قاطعا فرعياً.

2- علبتا توزيع مربعتان.

3- ستة علب دائرية.

4- بريزتا 110 فولت (ابريز 110 فولط).

5- بريزة 220 فولت (ابريز 220 فولط).

6- عشرة قواعد مصابيح وعشرة مصابيح.

7- مصباح فلورسنت (نيون) كامل قدرته 20 واط

8- اربعة مفاتيح مفردة.

9- مفتاحان مزدوجان.

10- ثلاثة ضواغط.

11- مفتاحين (درج) طرف سلم.

12- مفتاحين (مصلب) وسط سلم.

13- جرس يعمل على جهد منخفض و(13) جرس يعمل على جهد عادي 110 فولت.

14- مؤقت زمني (تايمر).

15- خلية ضوئية.

اجراءات التنفيذ العملي للدارة :

1- وصل الاسلاك الكهربائية من المصدر الى قاطع الحماية الرئيس.

2- وصل الاسلاك من قاطع الحماية الى لوحة التوزيع (الطبلون) ذي الاثني عشر قاطعاً.

3- وصل الاسلاك من قاطع رقم (1) الى البريزة الاولى ثم من البريزة الى خط التعادل لتعمل على جهد 110 فولط.

4- وصل الاسلاك من قاطع رقم (1) الى البريزة الثانية ثم من البريزة الى خط التعادل لتعمل على جهد 110 فولط.

5- وصل الاسلاك من القاطع رقم (2) الى البريزة الثالثة ثم من البريزة الى القاطع لتعمل على جهد 220 فولط.

6- وصل الاسلاك من القاطع رقم (4) الى المفتاح المفرد (A) لتشغيل المصباح (A) ومن المصباح الى خط التعادل ليعمل على جهد 110 فولت

7- وصل الاسلاك من القاطع رقم (4) الى المفتاحين المفردين (E1 -E2) لتشغيل المصباحين (E1 -E2) ومن المصباحين الى خط التعادل لتعملا على جهد 110 فولط.

8- يتم توصيل الأسلاك من القاطع رقم (5) الى المفتاح المفرد (G) لتشغيل مصباح الفلوريسنت (G)ومن المصباح الى خط التعادل ليعمل على جهد 110 فولط.

9- يتم توصيل الاسلاك من القاطع (6) الى المفتاح المزدوج (H) لتشغيل المصباحين (H) ومن المصباحين الى خط التعادل ليعملا على جهد 110 فولط.

10- يتم توصيل الاسلاك من القاطع (7) الى المفتاح المزدوج (f) لتشغيل المصباحين (F) ومن المصباحين الى خط التعادل ليعملا على جهد 110 فولط.

11- يتم توصيل الأسلاك من القاطع رقم (8) الى مفتاح طرف السلم (الدرج) الى (D) ومن مفتاح طرف السلم الى مفتاحي الوسط (المصلب) ومن مفتاحي الوسط الى مفتاح الطرف الثاني ومن مفتاح الطرف الثاني الى المصباح (D) ومن الصباح الى خط التعادل ليعمل على جهد 110 فولت.

12- يتم توصيل الأسلاك من القاطع رقم (10) إلى الضاغطين (C) على التوازي لتشغيل الجرس (C) ومن الجرس إلى خط التعادل ليعمل على جهد 110 فولت

13- يتم توصيل الاسلاك من القاطع رقم (6) إلى الضاغطين (B) لتشغيل المؤقت الزمني (B) ومن المؤقت الزمني إلى المصباح (B) ومن المصباح الى خط التعادل ليعمل على جهد 110 فولط.

14- يتم توصيل الاسلاك من القاطع رقم (11) الى الخلية الضوئية (K) ومن الخلية الضوئية الى المصباح (K) ومن الصبماح الى خط التعادل ليعمل الصباح على جهد 110 فولت الياً في حالة الظلام.

15
