لوحة قواطع احادية الطور (الخط) بخطين (L1-L2) وخط بارد

اولا: مكونات لوحة التوزيع الوجه الواحد:

تتكون لوحة التوزيع (الطبلون) الوجه الواحد من الغلاف الخارجي مثبت عليه قضبان من النحاس أو الألمنيون تسمى (بار) لتثبيت القواطع وتوصيل التيار لجميع القواطع. كما يوجد بار له عدة فتحات مثبت بجانب الغلاف من اجل توصيل خط التعادل (النترل). والشكل التالي يبين لوحة توزيع (طبلون) 8 قواطع وهو مفرغ من القواطع مع البارات لتوصيل الخطوط الحية خط االتعادل.

ملحوظة :

الخط الحي (L1) : يوصل مع إحدى النقاط ليغذي القواطع المفردة (1و3و5و7).

الخط الحي (L2):  يوصل إلى النقطة الثانية ليغذي القواطع المزدوجة (2و4و6و8).

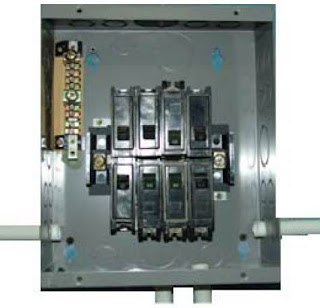

والشكل التالي يوضح لوحة القواطع (الطبلون) بثمانية قواطع
